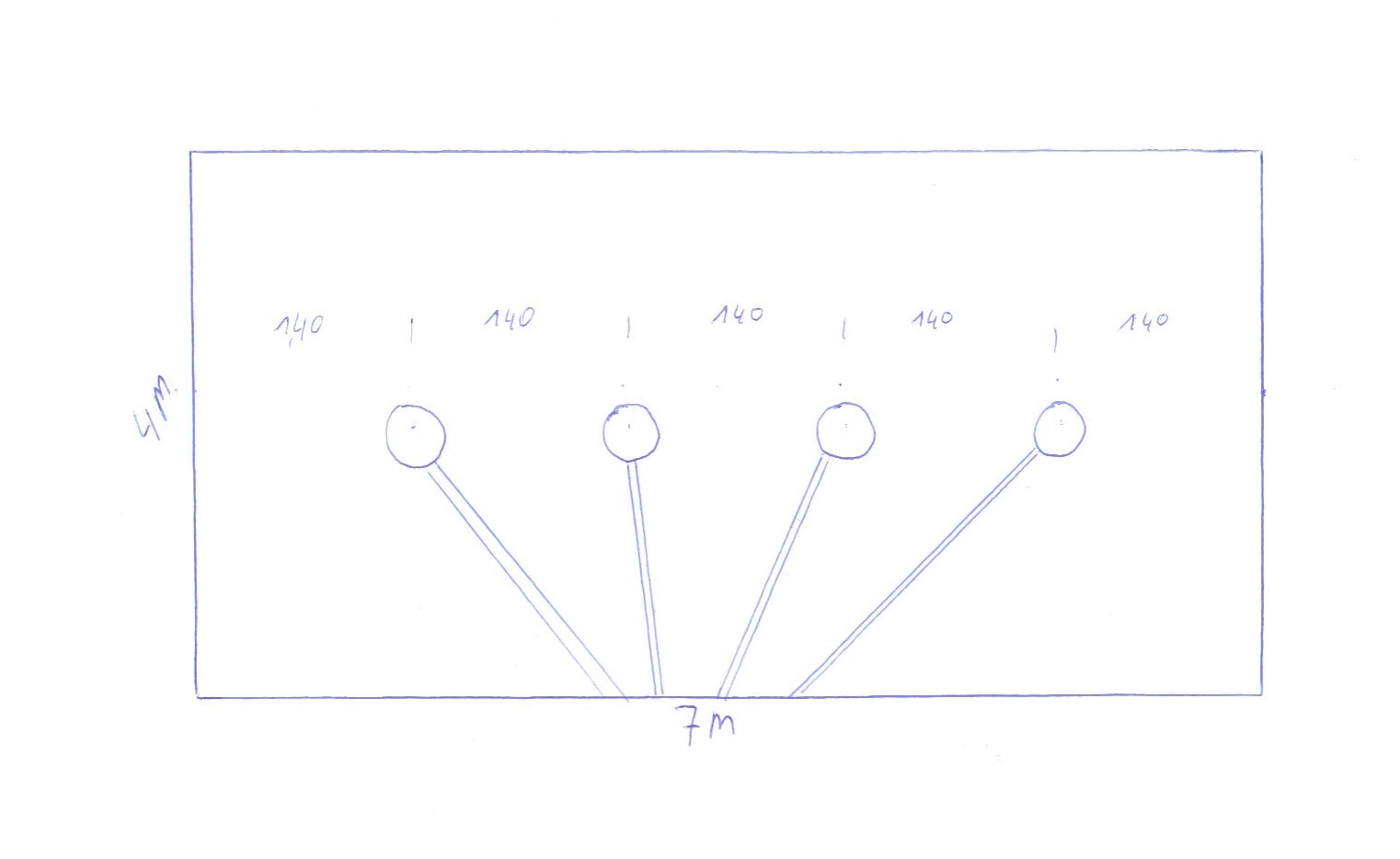

zou je ze niet beter in een rechthoek plaatsen? Zo zal je veel meer vuil meekrijgen denk ik. Just an idea 😉

Om goed te werken moet elke bodemdrainage inderdaad elk een aparte buis hebben.
Elke bodemdrainage moet ook in een dal liggen.

Je zou werken met een opvangput. Waarschijnlijk gaat het dan naar vortex, zeef of rechtstreeks filter.

Op deze site moet trouwens nog een artikel komen van het werken met een opvangput vs aanlsuiten bodendrains op vortex.

Mijn ideeën over het ontwerp.

Ik zou persoonlijk niet de bodemdrainages in een rechthoek plaatsen zoals Sebastien aangeeft. Dit gaat uw bodem erg ingewikkeld maken qua constructie met 4 dallen en veel ruggen. Ook in lijn plaatsen van 4 bodemdrainages maakt de bodemconstructie al ingewikkeld. Hoe ingewikkelder de bodem des te meer kans dat er vuil in een hoek blijft liggen ergens bovenaan. Soms is het beter minder bodemdrainages te plaatsen maar te werken. Dit geeft je de mogelijkheid om de dallen stijler te maken en de bodem constructie blijft éénvoudiger. Hou het simpel en éénvoudig.

Persoonlijk zou ik geen 4 bodemdrainages plaatsen maar 2 misschien (3) en in 1 lijn zoals op de tekening. Dit geeft je dan 2 grote dallen die je mooi stijl kan maken.

In de lengterichting heb je dan 2,3m tussen de bodemdrains en 2 meter in de breedterichting.

Je zou werken met een opvangput. Prima idee. Je laat dan de buizen van de bodemrains apart toekomen. Voorzie wel elke buis van een schuifkraan !!! Dit geeft je namelijk de mogelijkheid om elke bodendrain afzonderlijk open en dicht te doen bij filteronderhoud.

De opvangput voorzien van een afvoer, ideaal is rechtstreeks naar riool en anders met een voldoende krachtige dompelpomp en dan naar riool.
Maak de opvangput groot genoeg zeker als je noodgedwongen moet werken met een dompelpomp om het vuil water weg te pompen. De schuifkraan per bodemdrain moet toch minimum een paar keer opgetrokken worden gedurende 10-20 seconden en dat vraagt wel wat capaciteit van de opvangput om dit water op te vangen.

bedankt , dit heeft me prima geholpen , alsook bedankt voor de prachtige schets , ik ben er wel nog niet uit hoeveel potten ik ga steken , wan ik zit met een zuigkracht van 22000 l per uur op de potten , wat met 4 potten zou neerkomen op 5500 l per pot per uur . ook zit er op de skimmer lijn een pomp van 6500 wat samen neerkomt op een 28500 liter verpompen per uur op een vijver van 53000 liter

Volledig eens met webmaster.
2 bodemdrains.
In het midden van je vijver een rugje maken (betonsteen van 19 hoogte) en vandaar je schuine helling maken naar je drains toe.
Maakt dat de afzuiging van je water door 2 drains beter en krachtiger zal verlopen dan via 4 drains.

hallo,

4 drains zijn zeker niet nodig zoals reeds gezegd. M'n vijver is ook 7,2 meter lang, met 2 drains.
Ik werk ook met bezinkkamer voor de vortex, en ben er tevreden over. Het nadeel met zo'n systeem is dat het veel plaats inneemt. Doch het werkt uitstekend en de vortex kan zich bezighouden met fijner vuil (wel pompcapaciteit versus diameter vortex goed bestuderen).
Het is voor mij een onderhoudsvriendelijk systeem, en dat is ook wel belangrijk me dunkt.

mvg,

lieven
