3D schema bodemdrainage

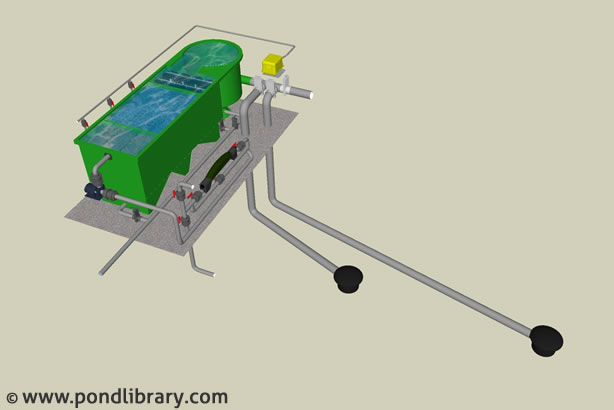

Dit is een schema van een compleet bodemdrainage systeem met 2 bodemdrains. Op deze 3D tekening zijn alle muren en bodem van de vijver en filter weggelaten. Elke bodemdrain staat in de vijverbodem in een conische vorm. Elke bodemdrain is voorzien van een 110mm pvc buis die aan de mechanische voorfilter gekoppeld wordt.

Hier is de voorfilter een vortex. Gebruik zoveel mogelijk voor het bochtenwerk pvc stukken van 45° i.p.v. 90°. De 45° stukken verminderen weerstand en debiet verliezen.
